Автомобильный загрузчик АЗПМ П-30 – На все виды автотранспортных средств заднего опрокидывания. Высота загрузки до 3,9 метра. Выгрузное устройство семенного материала осуществляет поворот на 180 градусов., т.е. можно производить загрузку сеятельных агрегатов слева, справа, назад.
УСТРОЙСТВО И РАБОТА ЗАГРУЗЧИКА

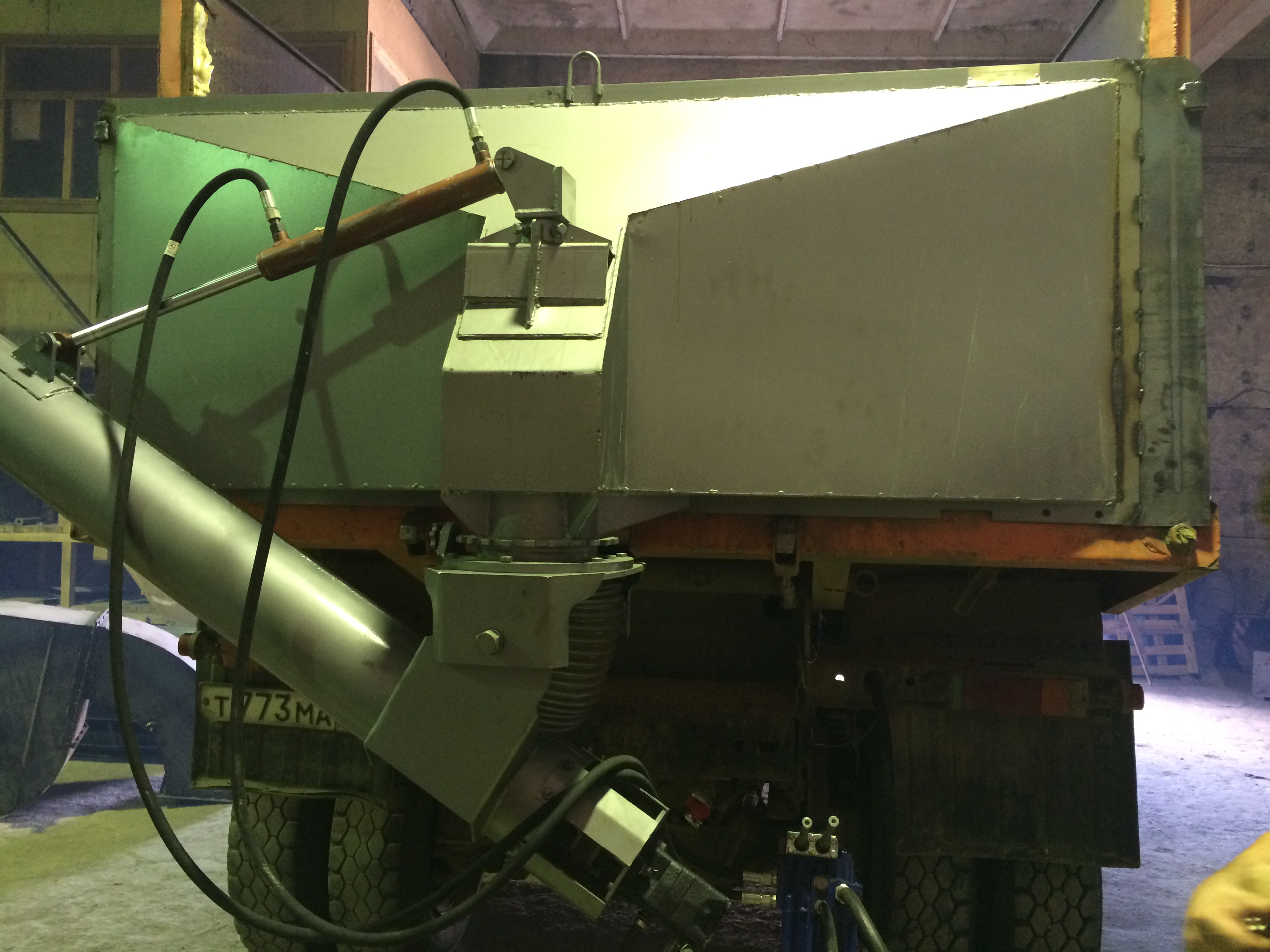

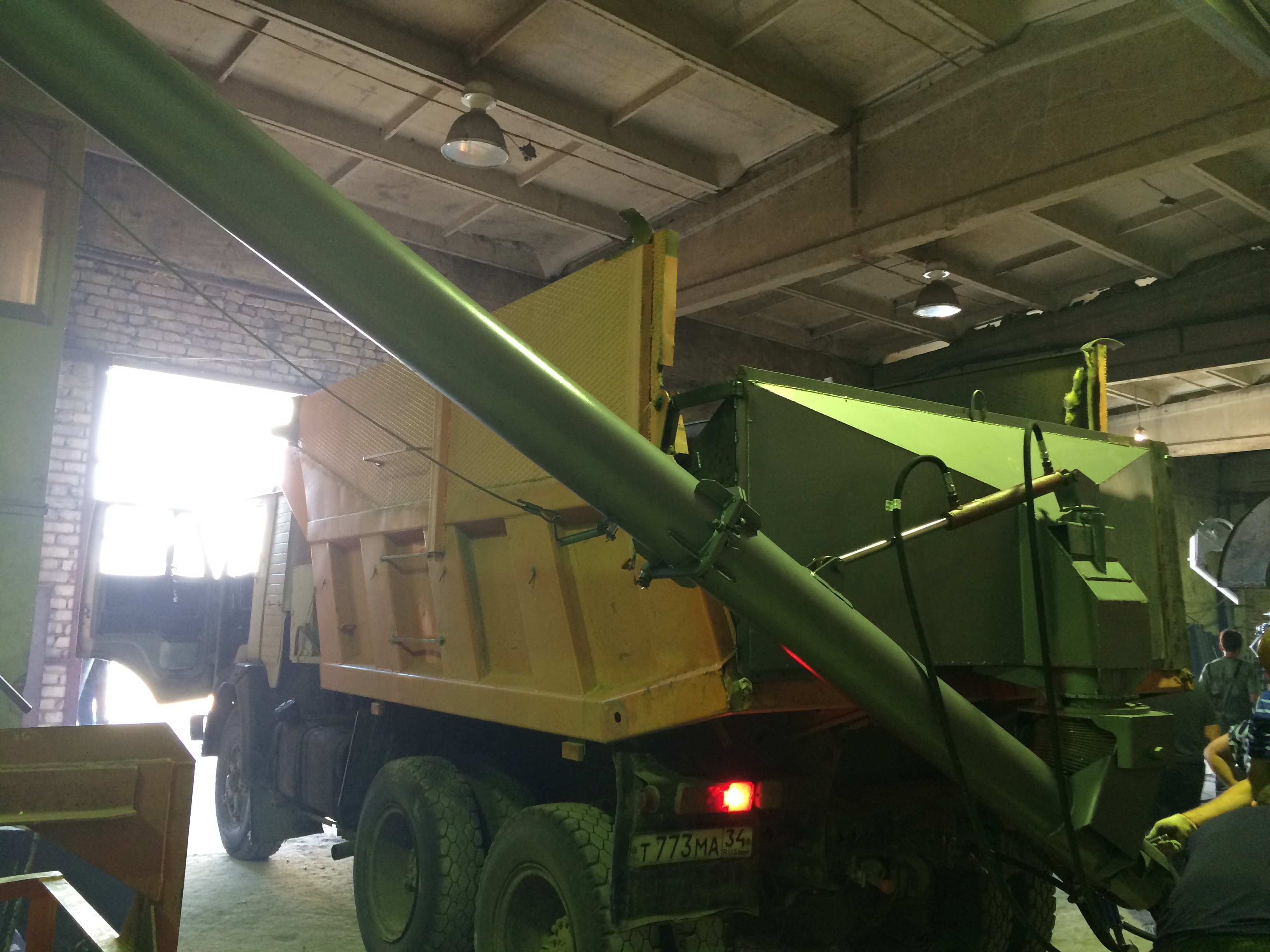

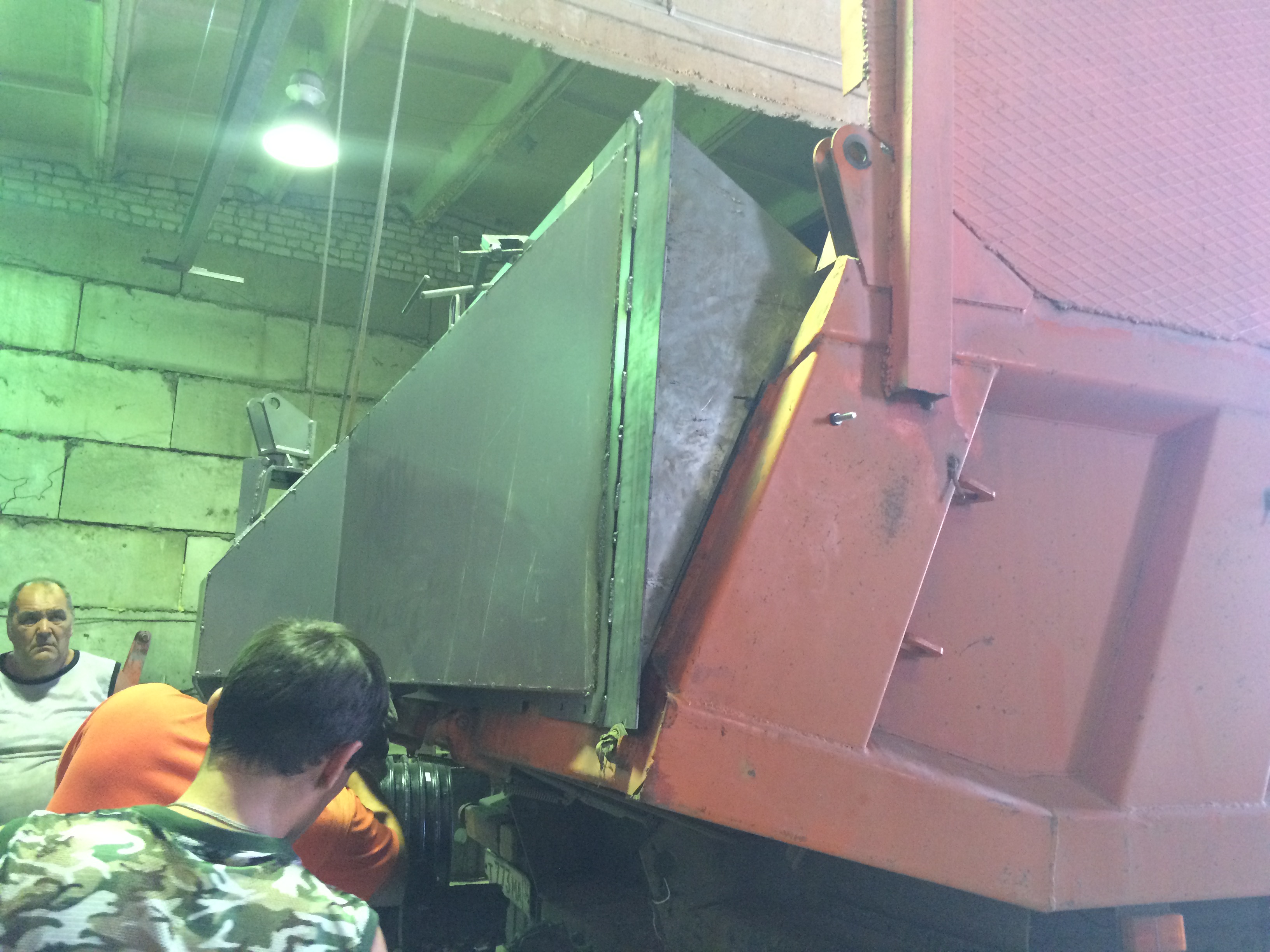

Загрузчик АЗПМП-30 представляет собой устройство в виде сменного заднего борта кузова автомобиля или тракторного прицепа и состоит из бункера, трубы навесной, подвески трубы навесной, шнека откидного.

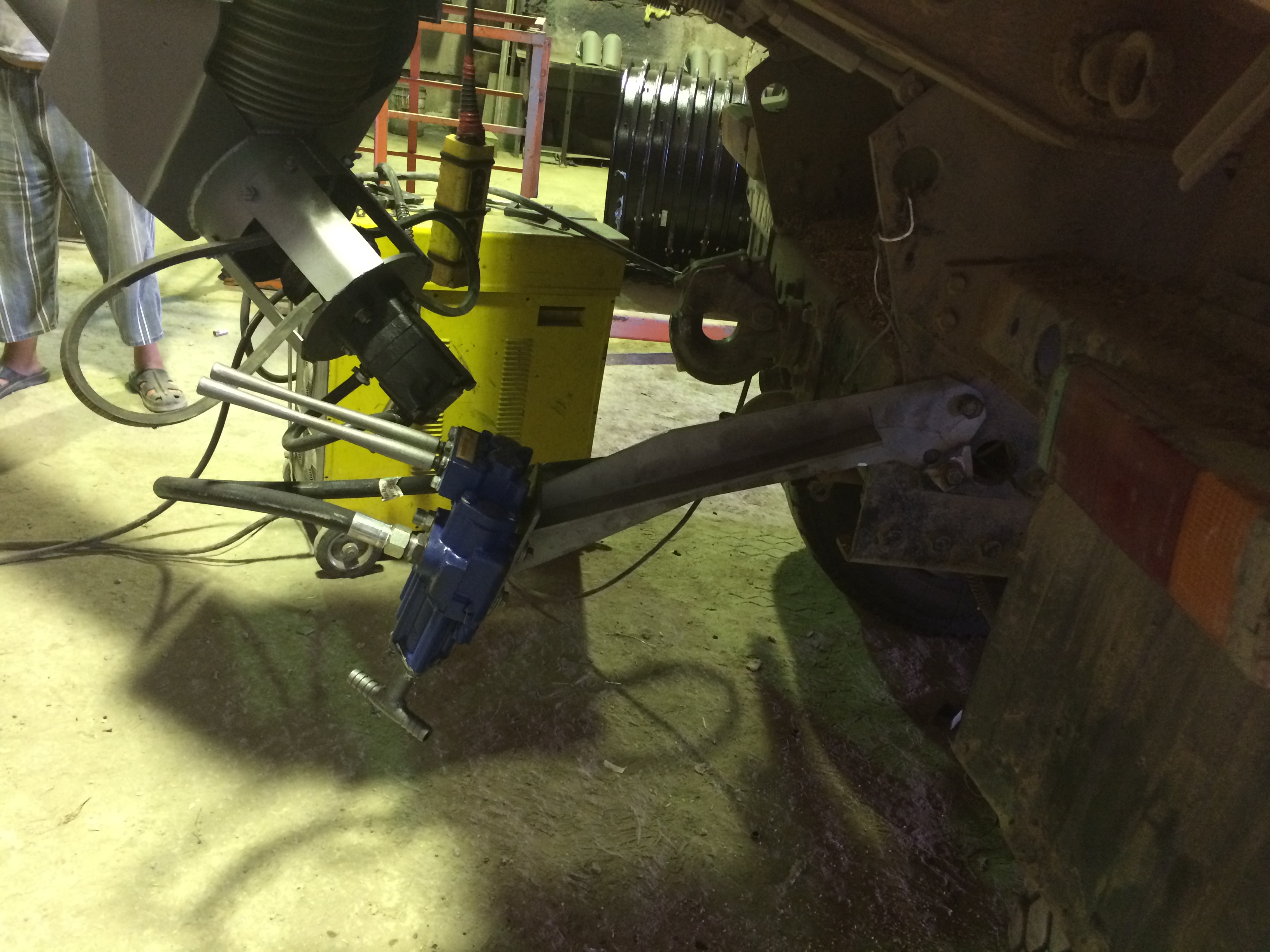

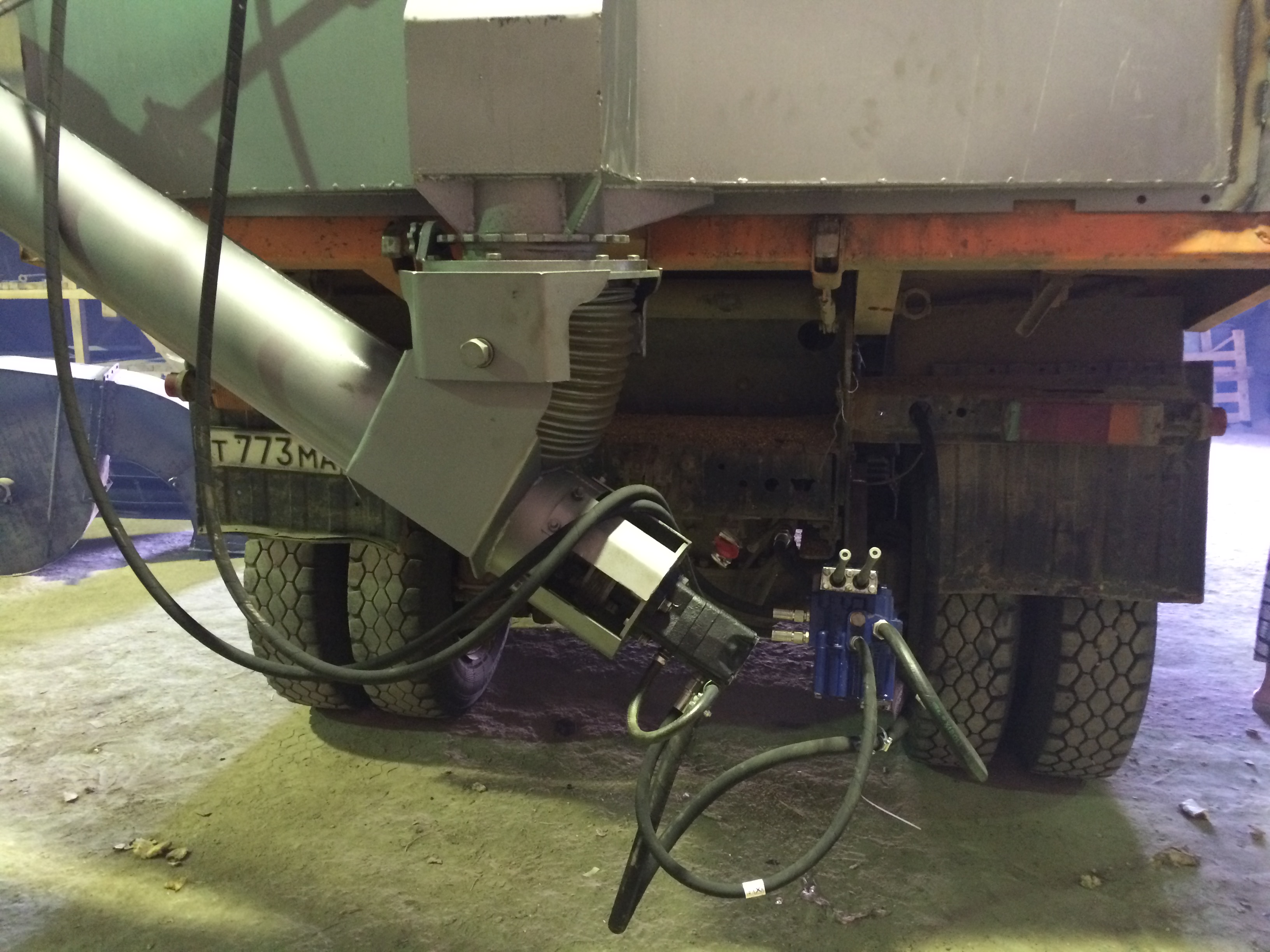

Принцип работы загрузчика. При подъеме кузова, транспортируемый материал ссыпается по конусу бункера 1 и попадает в приемную часть трубы навесной 2. Приводимый во вращение гидромотором 7 шнек перемещает материал до выгрузного окна откидного шнека 8, где он ссыпается в направленное место. Регулировка высоты выгрузки производится гидроцилиндром. За счет поворота выгрузного шнека на 180°, выгрузку семян можно производить на 3 стороны (влево, вправо и назад). Фиксация шнека в нужном направлении производится винтом 6.
бункер;
труба навесная;
подвеска трубы навесной;
шарнир;
гидроцилиндр;
винт;
гидромотор;
шнек откидной;
рукав (АЗПМ.09.00.000);
канат.
Модель загрузчика - АЗПМП-30
Тип - бортовой
Масса загрузчика (конструкционная), кг, не более - 250±10%
Транспортная скорость, км/ч, не более - 20
Максимальная высота загрузки, мм - 4000
Максимальный угол подъёма кузова, не более чем на - 30 градусов
Производительность за 1 час основного времени, т/ч (расчетная) до - 30
Номинальная частота вращения, об/мин - 170
Номинальный крутящий момент, Н×м - 340
Количество точек смазки, шт. - сезонных - 1
Трудоемкость ежесменного ТО, чел.-ч - 0,15
Количество обслуживающего персонала, чел. - 1
Гарантийный срок эксплуатации, месяцы - 12
Срок службы, лет до - 8
